通量觀測，適用于森林、草地、農田、沙漠及城市等各種下墊面環境，廣泛應用于中科院、林科院、農科院、氣象局及各科研領域，對區域碳、水循環過程的研究，作為生態系統與大氣之間的CO2、H2O和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用，評價陸地生態系統在碳循環中的作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。

美國Campbell公司（簡稱CSI）的通量觀測系統已國內各領域得到廣泛應用，中國科學院、中國林科院及中國農科院等不同領域的生態站已實現網絡化觀測。

渦動協方差系統---通量觀測的標準方法

渦動協方差系統，亦稱渦度相關系統，是一種微氣象學的測量方法，采用渦度相關原理，利用快速響應的傳感器來測量大氣下墊面的物質交換和能量交換，它是一種直接測定通量的標準方法，已成為近年來測定生態系統碳、水交換通量的關鍵技術，得到了越來越廣泛的應用，并逐漸成為國際通量觀測網絡的主要技術。

渦動協方差系統可以測量顯熱通量、潛熱通量、動量通量、摩擦風速，以及其它物質通量（如CO2等），主要應用在邊界層理論研究、大氣擴散、能量收支研究、水分及其它物質收支研究等眾多領域。

工作原理：

系統實際運行中，超聲風速儀高頻響應三維風速（Ux、Uy、Uz）和虛溫（Ts），CO2/H2O分析儀高頻響應CO2和H2O，數據采集器實時采集這些變量數據，并對其做同步處理，之后在線計算得到感熱通量、潛熱（水汽）通量、CO2通量、動量通量及摩擦風速，以及這些數據所需的協方差/均值等，并將計算結果保存在數據采集單元，以此同時各種高頻變量的原始數據也會保存在數據采集單元中，用戶可以對這些原始數據進行后期處理（分析和插補），從而獲得理想通量數據。

注意：從湍流原始數據到通量產品生成的整個過程，質量控制／質量保證必不可少，如對原始數據的異常值剔除，水汽／ＣＯ２數值采集相對于垂直風速的時間滯后訂正以及觀測結果的代表性（Footprint）的檢驗等。

數據采集器及傳感器具體介紹:

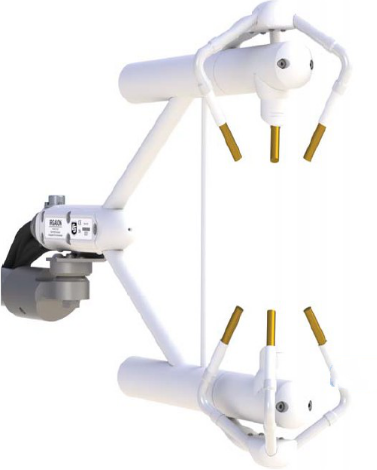

IRGASON一體式渦度相關分析儀

Campbell Scientific公司的IRGASON儀器集專門設計測量渦流的三維聲波風速計和開路式CO2/H2O分析儀于一體。IRGASON能同時測量絕對二氧化碳濃度和水蒸氣濃度，空氣溫度，三維風速，聲波空氣溫度。

主要技術參數:

工作溫度：-30° to +50°C

工作壓力：70 to 106 kPa

動力：5 W，0 to 16 Vdc

測頻：100 Hz

輸出信號：SDM, RS-485, USB

輸出頻率:5 to 50 Hz; (用戶可定)

輸出頻寬：5, 10, 12.5, 20, or 25 Hz（用戶可定）

重量：6kg

纜線長度：3m

工廠校準范圍：

二氧化碳：0?1830 mg/m3 （0到1000 ppm）

水蒸氣：0到42 g/m3 （-60° C至37° C露點）

路徑長度：15.37厘米（6.05在）

H2O分析器：

零點漂移與溫度：（最大）：±0.037 g / m 3 /°C（±0.05 mmol / mol /°C）

增益漂移與溫度：（最大）：±0.3% of 讀數/°C

RMS噪聲：0.004 g/m3 (0.006 mmol/mol)

對CO2的靈敏度（最大）：±0.1 molH2O/molCO2

聲波風速計規格—精度

偏移誤差：<±8.0厘米S -1（UX,UY），<±4.0 cm s -1（適用于UZ）

水平風在1 ms -1（風向）時±0.7°

增益誤差：風矢量在±5°水平：<讀數的±2％

風矢量在±10°水平：<讀數的±3％

風矢量在±20°水平：<讀數的±6％

測量分辨率： UX，UY：1mm S -1 RMS

UZ：0.5mm S -1 RMS

C：15mm S -1（0.025 ° C）

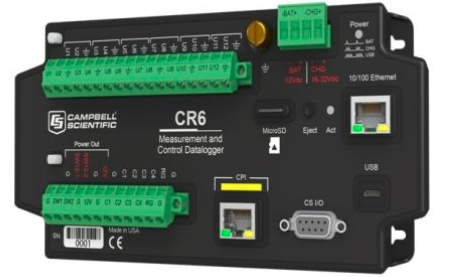

CR6數據采集器

CR6數據采集器是一款強大的系統控制單元，集數據采集與系統控制等核心功能于一體，它在繼承CSI的CR系列采集器數十年來的高品質的基礎上，博取百家之長，包容并蓄，集成了microUSB口、Ethernet網絡接口（WiFi選配），支持MicroSD卡擴展，同時保留了原有的高性能CS I/O、RS-232等接口，使這套數據采集單元具有非常豐富和完善的擴展性，能夠支持眾多類型的傳感器和擴展模塊/設備。

主要技術參數

CPU: 32bit，F(xiàn)PU，100Hz，1MB運存

時鐘精度: ±3分鐘/年；10μm（選配GPS）

測量分辨率: 80nV（±200mV范圍內）

模擬精度: 精度規格不包括傳感器或測量噪聲

 在0°至40°C時±（0.04％的測量值+偏移量）

 在-40°至+ 70°C時±（0.06％的測量值+偏移量）

±（0.08％測量值+偏移量）-55°至+ 85°C（擴展溫度范圍）

測量速率: 125Hz（8ms）（最大多路復用模擬）

數據存儲: 4 MB SRAM + 72 MB閃存（帶可移動microSD閃存卡的存儲擴展速度高達16 GB。）

供電: 16-32VDC（1.2A）太陽能板充電；12VDC電池；內部電池；USB

工作溫度: -40~70℃（標準），-55℃~85℃（擴展）

通用端子: 12個，模擬/數字

開關端子: 2個

控制端子: 數字I/O，RS232/RS485，半/全雙工

數據接口: CS I/O*1個；CPI*1個；RJ-45 Ethernet 10/100M*1個；USB-micro B*1個

控制口: 3個（用于SDM），8個I/O

通訊協議: PakBus、Modbus、DNP3、IPv4/6、FTP/FTPS、HTTP/HTTPS、PPP、TLSv1.1、XML、TCP、UDP、DHCP、POP3、SMTP/STLS、JSON、CSV

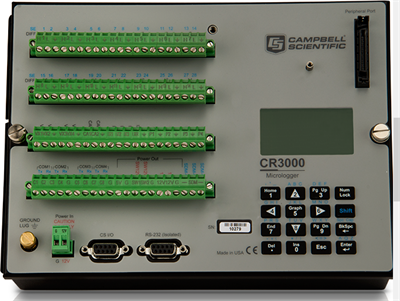

CR3000數據采集器

CR3000是一款結構緊湊、性能先進、運行可靠的數據采集器。它由測量與控制設備、通訊端口、鍵盤、液晶顯示器、供電模塊以及帶把手的輕質量外殼組成。

與CR1000相比，CR3000數據采集器配有數量更多的單端/差分通道、脈沖通道、電壓激發通道，同時增加了電流激發通道。CR3000具有CS I/O和RS-232接口，支持SDM外圍設備，支持PakBus、Modbus RTU協議，能夠利用Internet、無線電、CDMA/GPRS和衛星等多種通訊方式進行數據傳輸，也可以直接與計算機或PDA連接（需相關軟件支持）。該數據采集器還可選配帶基座的一次性堿性電池或可充電鋰電池為設備供電。CR3000具備符合歐盟CE、EMC標準的過壓保護功能，能夠防止瞬時過大電流對設備產生損害。

CR3000是一款性能強勁的數據采集器，它可以在渦動協方差系統、專業級氣象研究、農業研究、風力觀測、交通工具測試、航空航天研究等高端領域得到廣泛應用。

特點

整裝設計，結構緊湊

高達100Hz的掃描頻率

16位A/D（模擬/數字）轉換

4M內存，可擴展至16G

內嵌液晶顯示屏和鍵盤，方便易用

表格式數據格式

支持PakBus、Modbus、DNP3、TCP/IP、FTP和SMTP協議、SDI-12協議和SDM設備

支持LoggerNet，PC400、ShortCut等軟件

主要技術參數

耗電量：2mA（睡眠模式），3mA（1Hz 采樣頻率時），10mA（100Hz采樣頻率時）

A/D轉換：16bit

掃描頻率：100Hz

模擬通道：28個單端（14個差分）

模擬電壓范圍：±5000mV

模擬電壓精度：±（讀數*0.04%+偏移量），0℃~40℃

測量分辨率：0.33 μV

開關激發通道：4個電壓，3個電流

脈沖通道：4個

控制口：3個（用于SDM），8個I/O

協議支持：PakBus，Modbus，DNP3，F(xiàn)TP，HTTP，XML，POP3，SMTP，Telnet，NTCIP，NTP，SDI-12，SDM

工作溫度：-25℃~50℃（標準）；-55℃~85℃（擴展）

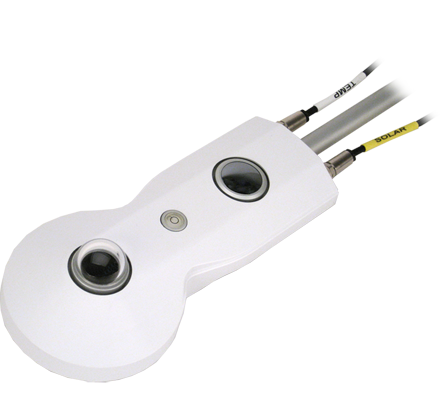

Kipp&Zonen CNR4凈輻射傳感器

CNR4是Kipp&Zonen推出的凈輻射傳感器。作為CNR1凈輻射傳感器的升級產品，CNR4在產品性能以及易用性方面有了進一步的提升。

CNR4采用符合ISO 9060:1990標準的二級短波輻射表作為短波輻射傳感器，同時還配有2個長波輻射傳感器。儀器采用全新設計的結構外形，4個輻射傳感器與儀器本身有機整合為一體，外形更加小巧、輕便，為用戶的使用帶來更多的方便。

CNR4標配有Pt-100鉑電阻和10K熱敏電阻，用于測量儀器的內部溫度，對所測量的輻射數據進行補償修正，從而使測量數據更加準確、可靠。它配備的防水電纜使其能夠避免降水或水汽對設備產生的不利影響。用戶可以為CNR4選配具備加熱功能的CNF4通風裝置，不僅能夠保證凈輻射傳感器周圍環境的空氣流通，進一步減小溫度對測量產生的影響，而且其自帶的加熱裝置能夠有效融化覆蓋在設備上的積雪、凝霜等，保證設備正常工作。CNR4配有水平泡，使儀器的安裝、使用與維護都非常方便。同時其使用的可拆卸安裝支架為運輸和使用都提供了極大的便利。

主要技術參數

輸出：4個輸出，分別是向上的短波、向下的短波以及向上的長波和向下的長波

光譜范圍：短波300~2800nm，長波4.5~42μm

靈敏度：5~20μV/W/m2（短波）；5~15μV/W/m2（長波）

響應時間：<6s（63%）；<18s（95%）

非線性誤差：<1%

非穩定性（年變化）：<2%

溫度依賴靈敏度：<5%

溫度響應：<5%（-10℃~40℃）

定向響應：<20W/m2（<80°，1000W/m2）

水平泡精度：<0.2°

工作環境：-40℃~80℃，0~100%RH

視角：短波輻射傳感器180o，長波輻射傳感器向下150o，長波輻射傳感器向上180o

輻射表內置的溫度傳感器：10K的熱敏電阻和PT-100 鉑電阻

安裝支架：螺絲旋緊，螺絲直徑為16mm，長350mm

標準電纜長度：10m

可選電纜長度：20m，50m

防護等級：IP67

重量：850g

Vaisala HMP155A溫度相對濕度傳感器

HMP155A是一款性能優異的溫度相對濕度傳感器。它采用Vaisala研制的HUMICAP?180R加熱型相對濕度探頭，并結合當前先進的制造工藝，具有卓越的穩定性和強大的環境適應能力。憑借其靈敏度更高、反應更加迅速的新型溫度探頭，HMP155A能夠以更快的速度對環境溫度的變化做出反應，讓您隨時掌握溫度變化的第一手?jǐn)?shù)據資料。HMP155A支持0~1V電壓輸出，對CSI的全系列數據采集器擁有良好的兼容性；其采用節能設計，僅在測量時由數據采集器供電，非工作時可停止供電。

HMP155A溫度濕度可廣泛應用于氣象觀測與預報、道路環境監測、民航、工業檢測等領域。為了使該傳感器能夠消除環境影響進行更加精確的測量，并使其擁有更加長久的使用壽命，我們建議您為其配備41005-5防輻射罩，或者將其安裝在百葉箱內。

主要技術參數

工作環境：-80℃~60℃，0~100%RH

工作電壓：7~28VDC

輸出信號：電壓（0~1V，0~5V，0~10V），RS-485，Pt100（4線連接）

外殼：聚碳酸酯

外殼防護等級：IP66

溫度傳感器

傳感器類型：Pt100 RTD 1/3 class B IEC 751

量程：-80℃~60℃

精度（模擬電壓輸出）：±(0.226-0.0028×溫度范圍)℃ （-80℃~20℃）；±(0.055+0.0057×溫度范圍)℃ （20℃~60℃）（采用RS-485信號輸出時，精度優于模擬電壓）

相對濕度傳感器

傳感器類型：HUMICAP?180R

量程：0.8~100% RH

精度：±（1.2%+0.012×讀數）%RH（-40~ -20℃，40℃~60℃），±（1.0+0.008×讀數）%RH（-20℃~40℃）
